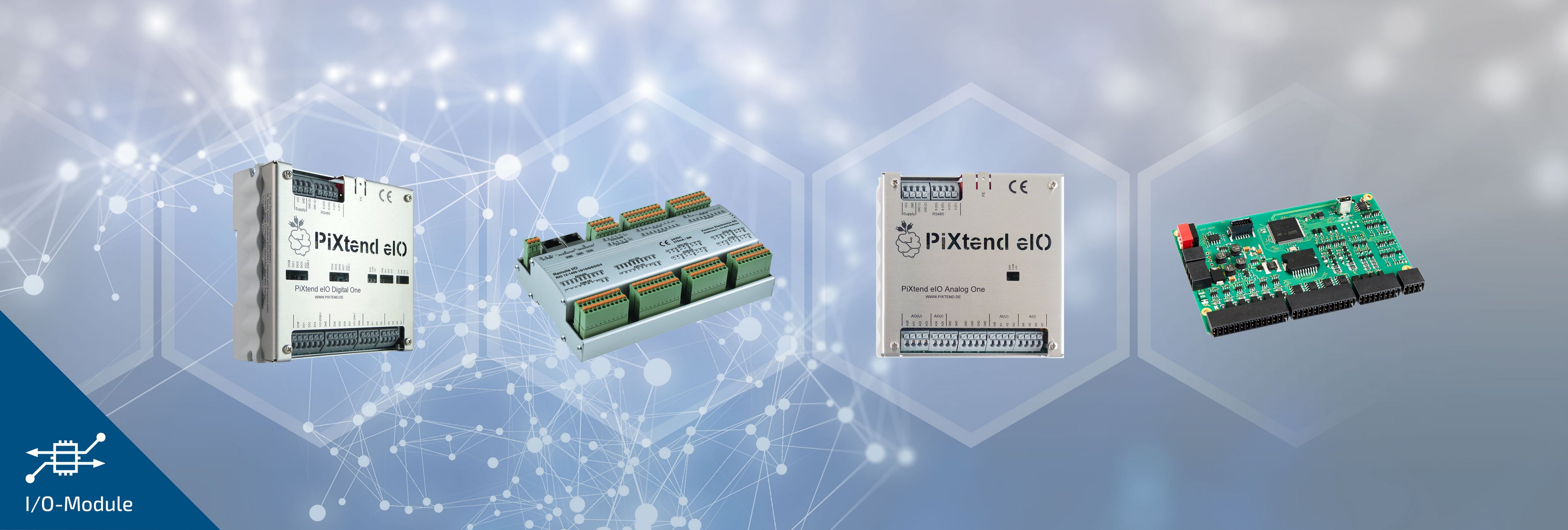

(I/O) Modul
Hogy a megoldást még a legkisebb telepítési helyre is be lehessen építeni
A bemeneti/kimeneti modulok digitális és analóg szabványos bemenetekhez és kimenetekhez való bővítőrendszerek. A rendszerek működtetőelemek, leolvasó érzékelők vezérlésére, valamint a vezérlőegységgel való kommunikációra használhatók.
- Rugalmas csatlakozás
A bemeneti/kimeneti modultól függően a csatlakozás egy robusztus RS485 buszon (Modbus RTU), CAN buszon vagy EtherCAT hálózaton keresztül valósul meg.
- Könnyű integráció
Még harmadik fél gyártóktól származó rendszerekbe is.
- Sokféle kialakítás
Kompakt vagy sík kialakítás kényelmes csatlakoztatási technológiával.
- Rugalmas beszerelés
Tartólemezre történő közvetlen beszerelés érdekében ház nélküli kiszállításra is van lehetőség.
- Széles felhasználási kör
A digitális bemenetek és kimenetek különböző kombinációjának köszönhetően a modulok számos különböző alkalmazáshoz használhatók.
- Ipari besorolású csatlakoztatási technológia
Kompakt, rugós terhelésű terminálok a kényelmes és helytakarékos bekötéshez.
- Moduláris bővítési lehetőség
A terepi buszon keresztül történő csatlakoztatásnak köszönhetően a vezérlőrendszerhez egyéb modulok is hozzáadhatók, ezáltal az az egyre növekvő rendszerkövetelményeknek megfelelően folyamatosan alakítható.
AL CAN I/O-Modul
Kompakt, többfunkciós I/O modul
- 12 db digitális bemenet és kimenet
- 4 db analóg bemenet és kimenet
- 2 db hőmérséklet-bemenet
Tartozékok
- Hálózati csatlakozókészlet
Szoftver
- Nincs szoftver
Műszaki adatok
| Function | Standard Layout | ||
| Communication | |||
| CPU | CAN 2.0 up to 1 Mbit/s | ||
| Inputs and Outputs | |||
| Digital Inputs | 12x DIN 24V DC ±15% / 6mA, of which 2 inputs as 32 bit counter usable, up to 100kHz | ||
| 12x DOUT 24V, of which 4x PWM, max. 24 kHz, 0,8A | |||
| Analoge Inputs | 4x analog IN, 0…10V, 0…20mA, 12 Bit resolution | ||
| Analoge Outputs | 4x analog OUT, 0…10V, 12 Bit resolution | ||
| PT100 | 2x PT100, 2-4 wire-connector, resolution ±0,5°C from -40°C…+139°C | ||
| Other | |||
| Power supply | 24V DC ±15% | ||
| Current consumption / power | 60 mA to 5.5 A / <125W (dependent on I/O configuration) | ||
| Temperatur range | 0°C…+55°C | ||
| Humidity | 95%, condensation-free | ||
| Housing dimensions (w x h x d) Form factor | Stainless steel housing 110,5 x 24,8 x 75,5 mm for mounting on 35 mm mounting rail EN 60715 | ||
| EMC stability | EN 61000-6-2 / EN 61000-6-4 | ||
| Protection class | IP20 | ||
| Accesories plug set | AC Connector Set AL CAN-IO 12/12/4/4 | ||
RIO Remote I/O
Intelligens, gazdaságos I/O modul
- EtherCAT vagy CANOpen hálózaton keresztüli kommunikáció
- Digitális és analóg bemenetek és kimenetek, feszültség- áramerősség-, ellenállás- és hőmérséklet-mérés
- Szabványos konfigurációk, valamint egyéni megoldási lehetőségek
Tartozékok
- Nincs tartozék
Szoftver
- Nincs szoftver
Műszaki adatok
| Standard-Bestückung | |
| SCHNITTSTELLEN & PROTOKOLLE | |
| Galvanisch getrennter CAN-Bus (CAN, CANopen) und/oder EtherCAT | |
| 16x GALVANISCH GETRENNTE DIGITALE EINGÄNGE (DI0..15) | |
| Spannung 24V DC, LED Zustandsanzeige pro Eingang, 1 Pol Anschluss, pro 8 Kanäle 24 V Einspeisung und 0 V Zykluszeit 1ms über alle Eingänge, DI0..1 können auch als Frequenz-, Zähler- oder Quadratur Encoder-Eingänge benutzt werden | |
| 2x GALVANISCH GETRENNTE QUADRATUR DECODER (QDI0..1) | |
| Spannung 5V DC, 4 Pol Anschluss (A, B, Z, 0V) Zykluszeit 1ms über alle Eingänge, QDI0..1 können auch als Frequenz-, Zähler- oder Digital-Eingänge benutzt werden | |
| 2x GALVANISCH GETRENNTE FREQUENZ/ZÄHLER EINGÄNGE (FI0..1) | |
| FI0..1 können über DI0..1 oder QDI0..1 erfasst werden Zykluszeit 1ms über alle Eingänge, Frequenz 10 .. 100 kHz, Counter Up/Down umschaltbar über einen digitalen Eingang | |
| 16x GALVANISCH GETRENNTE DIGITALE AUSGÄNGE (DO0..15) | |
| Spannung 12-24V DC, 1 Pol Anschluss, pro 8 Kanäle 24V Einspeisung und 0V, LED Zustandsanzeige pro Ausgang High-Side / 0.5A pro Kanal, 4A über alle 8 Kanäle, Alle Ausgänge kurzschlussfest und überlastsicher | |
| 4x ANALOGE EINGÄNGE (AI0..3) | |
| Spannung 0..+10 V, Strom 0/4..20 mA, 2 Pol Anschlüsse, pro 2 Kanäle ein Schirm-Anschluss, Auflösung 12 Bit, Genauigkeit 0.5 % @25°C Eingangswiderstand 120 kΩ (Spannung), 200 Ohm (Strom), Single Ended, 1 ms Abtastung über alle Kanäle AI0..1 umschaltbar zwischen Spannung und Strom, AI2..3 nur Spannung, zusammen mit Logik galv. getrennt | |
| 4x ANALOGE AUSGÄNGE (AO0..3) | |
| Spannung 0..+10 V, 2 Pol Anschlüsse, pro 2 Kanäle ein Schirm-Anschluss, Auflösung 12 Bit, Genauigkeit 0.5 % @25°C Imax 25mA bei Spannungsausgang, Zykluszeit 1ms über alle Ausgänge, alle Ausgänge kurzschlussfest und überlastsicher, zusammen mit Logik galv. getrennt | |
| 4x RTD EINGÄNGE (RI0..3) | |
| PT100/1000, NI100/1000, Potentiometer, 4 Pol Anschlüsse, pro 2 Kanäle ein Schirmanschluss, Auflösung 16 Bit, Genauigkeit 0.2 % @25°C Messstrom einstellbar 100..1000uA, Zykluszeit < 0.2s, 2-, 3-, oder 4-Leiter Beschaltung | |
| VERSORGUNG, MECHANIK, BETRIEBSBEDINGUNGEN | |
| Versorgung 24 VDC ±20%, Leistungsaufnahme typ. 2.4 W, Betriebstemperatur 0°C...+55°C, , Schutzklasse IP20 Steckbare Push-In Federzugklemmen, Raster 3.81 mm, max. 1 mm² mit Aderendhülse inkl. Kunststoffkragen Profil 110x45 mm, Hutschienenmontage, LED für Spannungsversorgung, Betriebsstatus und Kommunikation | |
| OPTIONEN | |
| Lokale Signalvorverarbeitung und Überwachung, Relaisausgänge, Namur-Eingänge, Frequenzmessung direkt ab Geber Freie Definition von Anzahl und Spezifikation der I/O’s, Schnittstellen, Protokolle, Potentialtrennungen, Klemmentyp, Gehäuse, Design Kundenspezifische OEM-Versionen | |
PiXtend® eIO Digital One Pro
Gyors, megbízható és könnyen csatlakoztatható
- Digitális bemenetek számláló funkcióval, 8 db, 3,3 / 5 / 12 / 24 V
- Digitális kimenetek, 8 db, 0,5 A, 5 / 12 / 24 V
- „HyperLogic“ gyors digitális logika
Tartozékok
- Nincs tartozék
Szoftver
- Nincs szoftver
Műszaki adatok
| Hardware | PiXtend® eIO Digital One | |
| Power supply | 24V DC ±20% | |
| Communication | EIA/RS485, halbduplex (2-wire) | |
| Digital Inputs (DI) inclusive counting function | 8x 3,3 / 5 / 12 / 24V | |
| Digital Outputs (DO) | 8x 0,5A, 5 / 12 / 24V, HyperLogic ‹ 1ms | |
| Analog voltage inputs (AI-U) | – | |
| Analog current inputs (AI-I) | – | |
| Analog voltage outputs (AO-U) | – | |
| Analog current outputs (AO-I) | – | |
| Wire-break detection | – | |
| Temperature range | 0°C…+60°C | |
| Dimensions – without housing (Basic) | 96,3 x 101,8 x 21 mm | |
| Dimension – with housing (Pro) | 106 x 105 x 45 mm | |
| Form factor | Aluminium housing for mounting on mounting rail | |
| Conformity | CE, RoHS, Modbus, IEC 61131-2 (SPS-Norm) | |
| PiXtend compatibility | direct: V2 -L-, V2-S- with USB-RS485 Dongle | |
| Baud rate | from 2400 to 230400, parity: none, even or uneven | |
| Software | ||
| Supported protocols | Modbus RTU, PiXtend eIO ASCII Protocol | |
| Fast digital logic „HyperLogic“ | Available | |
| Security | Watchdog-Timer, CRC-checksum, Parity-Check | |
| Support for | CODESYS® V3, Java, C, C++, C#, Python, FHEM, Node-RED | |
PiXtend® eIO Analog One Pro
Gyors, megbízható és könnyen csatlakoztatható
- Analóg feszültség-bemenetek (AI-U) 4 db 0–5 V / 0–10 V, 10 bit
- Analóg feszültség-kimenetek (AO-U) 4 db 0–10 V, 12 bit
- Analóg áramerősség-bemenetek (AO-I) 2 db 0–20 mA, 12 bit
Tartozékok
- Nincs tartozékok
Szoftver
- Nincs szoftver
Műszaki adatok
| Hardware | PiXtend® eIO Analog One | |
| Power supply | 24V DC ±20% | |
| Communication | EIA/RS485, halbduplex (2-wire) | |
| Digital inputs (DI) inclusive counting function | - | |
| Digital outputs (DO) | - | |
| Analog voltage inputs (AI-U) | 4x 0…5V / 0…10V, 10 Bit | |
| Analog current inputs (AI-I) | 4x 0…20mA, 10 Bit | |
| Analog voltage outputs (AO-U) | 4x 0…10V, 12 Bit | |
| Analog current outputs (AO-I) | 2x 0…20mA, 12 Bit | |
| Wire-break detection | bei 0…20mA outputs | |
| Temperature range | 0°C…+60°C | |
| Dimension – without housing (Basic) | 96,3 x 101,8 x 21 mm | |
| Dimension – with housing (Pro) | 106 x 105 x 45 mm | |
| Form factor | Aluminium housing for mounting on mounting rail | |
| Conformity | CE, RoHS, Modbus, IEC 61131-2 (SPS-Norm) | |
| PiXtend compatibility | direct: V2 -L-, V2-S- with USB-RS485 Dongle | |
| Baud rate | from 2400 to 230400, parity: none, even or uneven | |
| Software | ||
| Supported protocols | Modbus RTU, PiXtend eIO ASCII Protokoll | |
| Fast digital logic „HyperLogic“ | - | |
| Security | Watchdog-Timer, CRC-checksum, Parity-Check | |
| Support for | CODESYS® V3, Java, C, C++, C#, Python, FHEM, Node-RED | |
